Seri ve Paralel Bağlantı: Elektronik Devrelerde Temel Prensipler ve Uygulamalar
Elektronik ve elektrik devreleri tasarlarken dirençler piller ve diğer bileşenlerin nasıl bağlandığı büyük önem taşır. Bu bağlamda seri ve paralel bağlantı kavramları devrelerin davranışını ve performansını belirleyen temel unsurlardan biridir. Bu yazıda seri ve paralel bağlantıların temel farklarını hesaplama yöntemlerini ve pratik uygulamalarını detaylıca inceleyeceğiz.
Seri ve Paralel Bağlantı Nedir?
Ayrıca Bakınız
Seri Bağlantı
Bir devrede bileşenlerin birbirine ardışık bağlanması durumudur. Bu bağlantı şeklinde akım tüm bileşenlerden aynı hızda geçerken gerilim ise bileşenler arasında bölünür. Yani devredeki toplam direnç bileşenlerin dirençlerinin toplamına eşittir.
Paralel Bağlantı
Bileşenlerin aynı iki uçtan bağlandır. Bu durumda gerilim tüm bileşenler üzerinde aynıdır akım ise toplam akım her bir bileşene ayrı ayrı dağılarak akar. Paralel bağlantıda toplam direnç bireysel dirençlerin terslerinin toplamına eşittir.
Seri ve Paralel Bağlantıların Temel Özellikleri
| Özellik | Seri Bağlantı | Paralel Bağlantı |
| Akım | Tüm devreden aynı akım akar | Her bileşene ayrı akım gelir |
| Gerilim | Bileşenler arasında bölünür | Tüm bileşenlerde aynı gerilim olur |
| Toplam direnç | Rₜ = R₁ + R₂ + ... + Rₙ | 1/Rₜ = 1/R₁ + 1/R₂ + ... + 1/Rₙ |
| Güç ve enerji dağılımı | Bileşenlerin güçleri toplamı kadar olur | Her bileşen kendi güç tüketimini yapar |
Uygulama ve Hesaplamalar
Seri Bağlantıdaki Direnç Hesaplaması
Basitçe tüm dirençler toplanır:
Rₑ = R₁ + R₂ + ... + RₙBu devreyi daha fazla dirençle yavaşlatmak veya akımı kontrol etmek için kullanılır.
Paralel Bağlantıdaki Direnç Hesaplaması
Tersleri alınarak toplam direnç bulunur:
1/Rₑ = 1/R₁ + 1/R₂ + ... + 1/RₙBu alternatif yollar sağlayarak toplam direnci azaltır ve devreyi daha akışkan hale getirir.
Örnek
Diyelim ki iki direnç R₁ = 4Ω ve R₂ = 6Ω paralel bağlanmış. Toplam direnç hesaplaması şu şekildedir:
1/Rₜ = 1/4 + 1/6 = 3/12 + 2/12 = 5/12
Rₜ = 12/5 = 2.4ΩUygulama Alanları ve Örnekler
Batarya ve pil bağlantıları: Pillerin seri veya paralel bağlanması toplam voltaj ve kapasiteyi artırmak veya dengelemek için kullanılır.
Elektronik devrelerde direnç kullanımı: Dirençlerin seri veya paralel bağlanması devrelerin akım ve gerilim özelliklerini ayarlamak için temel yöntemdir.
USB ve bilgisayar bağlantıları: Seri ve paralel kablolar cihazlar arasında veri veya güç aktarımını sağlar.

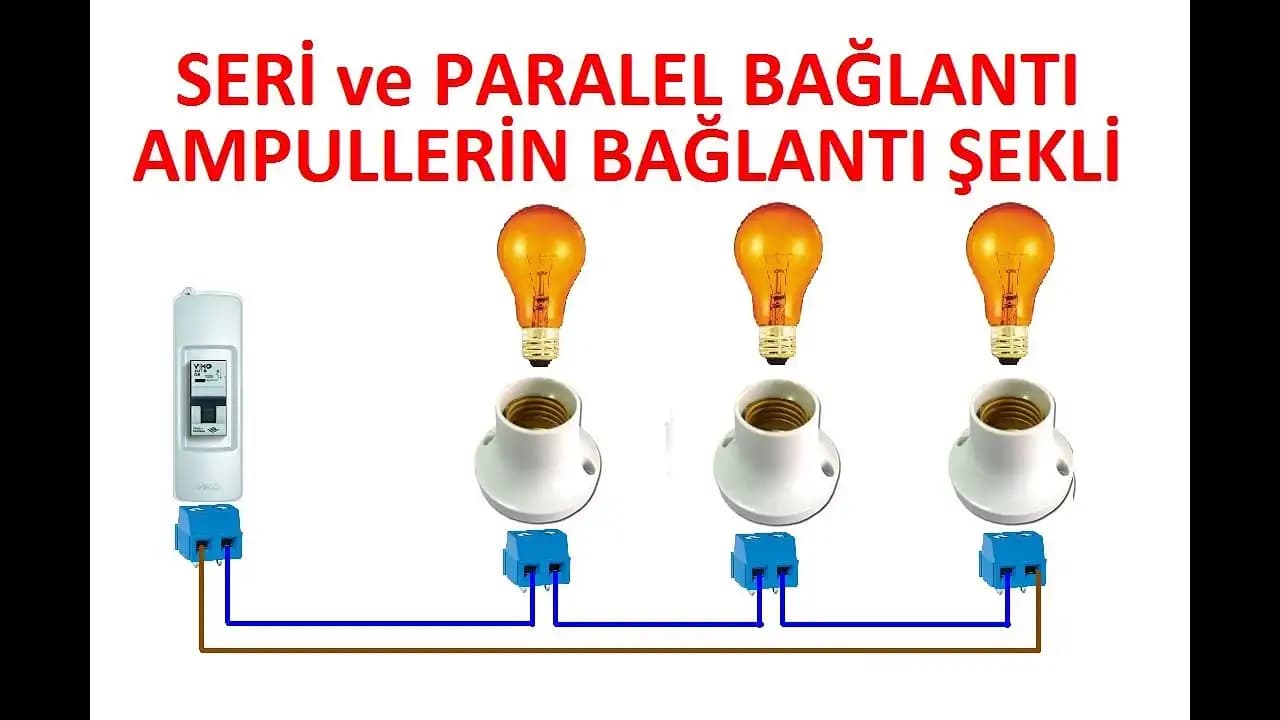

Aydınlatma sistemleri: Ampüllerin seri veya paralel bağlanması farklı kullanım alanlarına göre tercih edilir.
Seri ve Paralel Bağlantının Avantajları ve Dezavantajları
Seri Bağlantı
Avantajlar: Basit kurulum toplam direnç kolay hesaplanır.
Dezavantajlar: Bir bileşen arızalanırsa tüm devre çalışmaz.
Paralel Bağlantı
Avantajlar: Bir bileşen arızalanırsa diğerleri çalışmaya devam eder toplam direnç düşüktür.
Dezavantajlar: Bağlantı karmaşıklaşabilir ve toplam devre direnci düşerken güç ihtiyacı artar.
Sonuç ve Öneriler
Elektronik devrelerde seri ve paralel bağlantıların doğru kullanımı devrenin güvenliği verimliliği ve fonksiyonelliği açısından kritik öneme sahiptir. Özellikle güç kaynakları batarya paketleri ve dirençli devreler tasarlarken her iki bağlantı türünün özelliklerini ve hesaplama yöntemlerini iyi bilmek gerekir.
İşte dikkat edilmesi gerekenler:
Seri bağlantı voltajı artırmak veya dirençleri toplamda arttırmak için idealdir.
Paralel bağlantı akımı artırmak veya toplam dirençleri düşürmek için uygundur.
Her iki yöntemi de doğru amaçlar doğrultusunda kullanmak devrelerin performansını optimize eder.
Elektronik ve elektrik alanında başarılı tasarımlar yapabilmek için seri ve paralel bağlantıların temel prensiplerini ve uygulama tekniklerini öğrenmek gereklidir. Bu bilgiler ışığında hem güvenli hem de verimli devreler tasarlayabilir ihtiyaçlara en uygun çözümleri geliştirebilirsiniz.
