Seri LED Bağlantısı: Elektronik Projelerde Doğru Kullanım ve En İyi Uygulamalar

Elektronik projelerde LED’ler, görsel göstergeler ve aydınlatma çözümleri için yaygın olarak kullanılan temel bileşenlerdir. Ancak, LED’lerin doğru şekilde bağlanması, hem devrelerin düzgün çalışması hem de bileşenlerin ömrünü uzatmak açısından kritik öneme sahiptir. Bu makalede, seri ve paralel LED bağlantısı arasındaki farklar, bağlantı metodlarının avantajları ve dikkat edilmesi gereken noktalar detaylıca ele alınacaktır.

LED Bağlantı Yöntemleri: Seri ve Paralel

Elektronik devrelerde LED’leri bağlamanın iki ana yöntemi vardır: seri bağlantı ve paralel bağlantı. Her bir yöntemin kendine göre avantajları, zorlukları ve kullanım alanları bulunur.

Ayrıca Bakınız

Kablosuz Bluetooth Kulaklıklar Karşılaştırması: Tasarım, Özellikler ve Kullanıcı Yorumları

İki kablosuz kulaklık modelinin tasarımı, pil ömrü, ses kalitesi ve kullanıcı memnuniyeti detaylı karşılaştırmasıyla en uygun seçimi yapmanıza yardımcı oluyor.

Baseus Glimmer Serisi 20W Type-C to Lightning ve Syrox Lightning 2.0A C82 Kablo Karşılaştırması

Baseus ve Syrox kabloları hızlı şarj, dayanıklılık ve kullanım kolaylığı açısından detaylı karşılaştırma ile sizlere sunuluyor.

Polosmart PSM25 Lightning LED Aydınlatmalı Şarj ve Data Kablosu - Dayanıklı ve Hızlı

Polosmart PSM25, Apple cihazlar için LED aydınlatmalı, dayanıklı ve hızlı şarj ile veri transferi sağlayan 1,2 metrelik Lightning kablosudur. Alüminyum uçları ve TPE kaplamasıyla uzun ömürlü kullanım sunar.

Gaman 4 Adet Taşınabilir Mini USB LED - Gün Işığı ile Pratik ve Enerji Tasarruflu Aydınlatma

Gaman 4 Adet Taşınabilir Mini USB LED, kompakt tasarımı ve gün ışığı rengi ile evde ve dış mekanlarda enerji tasarruflu, göz yormayan aydınlatma sağlar. USB ile kolayca çalışır, güvenli ve kullanışlıdır.

Robeve ve teknosepetim Kedili LED Işıklı Bluetooth Kulaklık Modelleri Karşılaştırması

Robeve ve teknosepetim kedili LED ışıklı Bluetooth kulaklıklar, ses kalitesi, pil ömrü, tasarım ve ek özellikleriyle detaylıca karşılaştırılıyor. Hangi model sizin için daha uygun?

ATAsoft Ziyoulang M96 Kablosuz Klavye Gelişmiş Bağlantı ve Kullanıcı Dostu Özellikler

ATAsoft Ziyoulang M96, Bluetooth ve 2.4G bağlantı seçenekleri, multimedya kontrolleri ve LED aydınlatmasıyla öne çıkan ergonomik kablosuz klavye. Uzun pil ömrü ve çoklu cihaz uyumu sunar.

Torima K55 Kablosuz LED Işıklı Oyuncu Bluetooth Kulaklık 5.0 ile Üstün Ses ve Tasarım

Torima K55 kablosuz LED ışıklı oyuncu kulaklığı, yüksek ses kalitesi, uzun pil ömrü ve şık tasarımıyla oyun ve müzik tutkunlarına üstün deneyim sunar.

Enshall 50.000 mAh LED Aydınlatmalı Taşınabilir Powerbank Detaylı İnceleme

Enshall 50.000 mAh LED aydınlatmalı powerbank, yüksek kapasitesi ve hızlı şarj desteğiyle dış mekan ve günlük kullanım için ideal, çoklu çıkışları ve taşınabilir tasarımıyla öne çıkıyor.

Seri Bağlantı Nedir?

Seri bağlantıda, LED’ler arasında bağlanır. Yani, bir LED’in pozitif ucu, diğer LED’in negatif ucuna bağlanır ve zincir boyunca devam eder. Bu bağlantı şekli, toplam voltajın LED’lerin toplam gerilim düşüşüne eşit olmasını sağlar.

Avantajları:

• Devre daha az kablo kullanır.

• Her LED aynı akımı alır, bu da parlaklığın tutarlı olmasını sağlar.

Dezavantajları:

• Bir LED arızalanırsa, zincir tamamen durur.

• Toplam gerilim, LED’lerin toplam çalışma voltajına ulaşmalıdır; bu da yüksek voltaj kaynakları gerektirebilir.

Bu 10 alışveriş sizi 'zevk sahibi insanlar' arasına sokacak

devamını oku

Paralel Bağlantı Nedir?

Paralel bağlantıda, tüm LED’lerin pozitif uçları aynı noktaya, negatif uçları ise diğer noktaya bağlanır. Bu, her LED’in bağımsız olarak beslenmesini sağlar.

Avantajları:

• Bir LED arızalanırsa, diğerleri etkilenmez.

• Her LED, aynı voltaj seviyesinde çalışır, bu da genellikle daha stabil çalışma sağlar.

Dezavantajları:

• Akım her LED için ayrı ayrı artar, bu yüzden toplam akım daha yüksek olabilir.

• Uygun direnç kullanımı ve akım sınırlaması önemlidir.

Doğru Bağlantı İçin Dikkat Edilmesi Gerekenler

LED’leri bağlarken dikkat edilmesi gereken en önemli noktalar şunlardır:

1. Direnç Kullanımı

LED’ler, belirli bir akım altında çalışmak üzere tasarlanmıştır. Bu nedenle, uygun direnç değeri seçmek, LED’in ömrünü uzatır ve aşırı akımın önüne geçer. Seri bağlantıda toplam direnç, her bir LED’in ihtiyaç duyduğu dirençle birlikte hesaplanmalı; paralel bağlantıda ise, her LED için ayrı direnç kullanmak daha güvenlidir.

2. Gerilim ve Akım Hesaplamaları

• Seri bağlı LED’lerde, toplam voltaj yaklaşığı toplam LED voltaj düşüşüne eşit olur.

• Paralel bağlı LED’lerde, her bir LED’e uygulanan voltaj aynıdır. Bu nedenle, güç kaynağınızın toplam akım kapasitesi yeterli olmalıdır.

3. Güç Kaynağı Seçimi

LED devresinde kullanılacak güç kaynağının, toplam voltaj ve akım ihtiyacını karşılaması gerekir. Özellikle paralel bağlantılarda, toplam akım kapasitesi dikkatlice belirlenmelidir.

4. Bağlantı Hatalarından Kaçınma

• Polariteye dikkat edin! LED’lerin anot ve katot uçları doğru bağlanmalıdır.

• Bağlantı sırasında lehimleme veya bağlantı kopmaları gibi hatalardan kaçının.

Uygulamalı Örnekler ve İpuçları

Seri Bağlantı Örneği

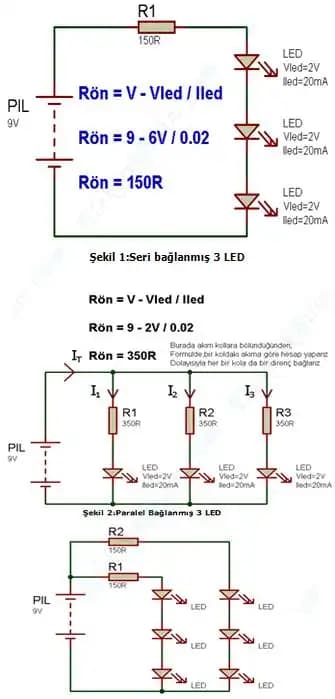

Diyelim ki, 3’lü LED grubu yapıyorsunuz. Her LED’in çalışma voltajı yaklaşık 2V ve akım sınırı 20mA olsun. Toplamda, uygun güç kaynağı 6V ile 9V arasında olmalıdır. Direnç hesaplaması için şu formülü kullanabilirsiniz:

Direnç değeri = (Güç kaynağı voltajı - LED voltajı toplamı) / LED akımı

Örneğin, 9V güç kaynağı ve 3 LED için:

Direnç = (9V - (3 x 2V)) / 0.02A = (9V - 6V) / 0.02A = 150Ω

Paralel Bağlantı Örneği

Her LED’in direnç ihtiyacını karşılamak adına, her LED’e ayrı direnç bağlamanız önerilir. Bu durumda, her biri için 150Ω direnç kullanabilirsiniz ve toplam akım, bağlı LED sayısına göre hesaplanmalı.

Sonuç: Hangi Bağlantı Tercih Edilmeli?

Seçim, projenin ihtiyaçlarına ve kullanılacak güç kaynağına göre değişir. Eğer daha basit ve az kablo kullanımı istiyorsanız, seri bağlantı tercih edilebilir. Ancak, güvenilirlik ve bakım kolaylığı açısından paralel bağlantı daha uygun olabilir.

Elektronik projelerde seri LED bağlantısı, dikkatli hesaplamalar ve uygun direnç kullanımıyla güvenli ve verimli hale getirilebilir. Aynı zamanda, paralel bağlantı, daha stabil ve arızalara karşı dayanıklı çözümler sunar. Her iki yöntemin avantajlarını ve dezavantajlarını bilmek, projenize en uygun ve uzun ömürlü çözümleri tasarlamanıza yardımcı olur. Bu bilgiler ışığında, devre tasarımınızı doğru planlayabilir ve başarılı sonuçlar elde edebilirsiniz.
