1.5k Direnç Renkleri ve Anlamları: Elektronik Devrelerde Renk Kodlarının Önemi

Elektronik devrelerde dirençler, devrelerin temel yapıtaşlarından biridir ve doğru çalışabilmeleri için uygun direnç değeri seçimi büyük önem taşır. Bu noktada renk kodları, dirençlerin değerlerini hızlı ve kolay bir şekilde belirlemede vazgeçilmez araç haline gelir. Özellikle 1.5k (1500 ohm) direnç gibi belirli değerleri seçerken, renk kodlarının doğru okunması ve anlaşılması, hatasız devre tasarımı ve montajı açısından kritik rol oynar.

Direnç Renk Kodlarının Temel Öğeleri

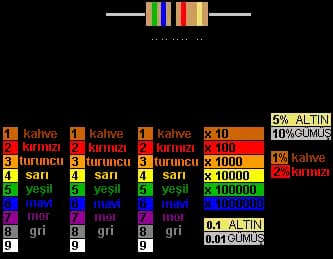

Dirençler üzerindeki renk bantları, direnç değerini ve toleransını gösterir. Bu renkler, genellikle 4 bantlı dirençler üzerinde bulunur ve her bant, farklı bir bilgi taşır:

• Birinci ve ikinci bantlar: Direncin ilk iki basamağını temsil eder.

• Üçüncü bant: Çarpan (yani, değerin kaç sıfırla çarpılacağını gösterir).

• Dördüncü bant: Tolerans oranını belirtir, yani direnç değerinin ne kadar sapma gösterebileceğini gösterir.

Ayrıca Bakınız

Elektronik Devrelerde Seri ve Paralel Bağlantıların Temel Prensipleri ve Uygulama Yöntemleri

Seri ve paralel bağlantılar devrelerin davranışını belirler. Bu yazıda, temel farklar, hesaplama yöntemleri ve uygulama örnekleriyle elektronik devrelerin tasarımını anlatıyoruz.

Elektronik Projelerde Direnç Kayıt Fiyatları ve Uygun Çözüm Seçenekleri

Direnç fiyatları, çeşitleri ve satın alma ipuçlarıyla elektronik projelerinizde maliyetleri optimize edin. Kalite ve uygun fiyat dengesini sağlayarak güvenilir devreler tasarlayın.

Xiaomi Redmi Note 10 Pro Anakart Dirençleri ve Onarım Süreçleri Hakkında Kapsamlı Bilgi

Redmi Note 10 Pro'nun anakartındaki dirençlerin önemi, doğru direnç değeri seçimleri ve onarım süreçleri detaylı şekilde anlatılıyor. Performans ve dayanıklılığı artırmak için bilinçli müdahaleler önemli.

Elektronik Projeleriniz İçin Uygun Direnç Seçenekleri ve Piyasa Gelişmeleri

Direnç fiyatları ve çeşitleri hakkında detaylı bilgi alarak, uygun ve kaliteli ürünleri nasıl bulabileceğinizi öğrenin. Elektronik projelerinizde en iyi dirençleri seçmek için ipuçları burada.

Elektronik Cihazlarda Direnç Kaydı Nedir ve Nasıl Yapılır Yasal ve Güvenli Yöntemler

Direnç kaydı, IMEI kaydı ve değiştirme işlemlerinin yasal ve teknik yönleri, güvenlik ve kullanım ipuçlarıyla anlatılıyor.

Elektronik Devrelerde Direnç Kavramı ve Temel Prensipleri Anlama Rehberi

Direnç, elektrik devrelerinde akımın geçişine karşı gösterilen zorluktur. Ohm cinsinden ölçülen direnç, devre güvenliği ve doğru çalışması için temel bir unsurdur. Bu rehberde direnç kavramı, kullanım alanları ve hesaplama yöntemleri anlatılır.

Elektronik Devrelerde Direnç Nedir ve İşlevleri Nelerdir

Elektronik devrelerde dirençler akım kontrolü ve devre güvenliği sağlar. Ohm Kanunu ve çeşitli direnç türleri ile devre tasarımında kritik rol oynar. Bu yazıda dirençlerin anlamı ve uygulamaları detaylandırılmıştır.

Elektronik Dirençler ve Fiyatları: Türleri, Özellikleri ve Seçim Rehberi

Elektronik devrelerde dirençlerin önemi, çeşitleri ve fiyat faktörleri hakkında detaylı bilgiler içeren rehberimizle doğru direnç seçimini öğrenin.

Renklerin Sayısal Temsili

Sahip olmanın ayrıcalık sayıldığı 10 özel ürün

devamını oku

1.5k Direnç Renkleri Nasıl Okunur?

Örneğin, 1.5k (1500 ohm) direnç değeri, renk kodlarıyla şu şekilde ifade edilir:

• İlk iki bant: 15 (Kahverengi ve kahverengi)

• Üçüncü bant: 10^2 (Kırmızı) çarpan

• Dördüncü bant: Altın (±5 tolerans)

Bu durumda, direnç renkleri Kahverengi Kahverengi Kırmızı Altın şeklinde okunur. Bu renklerin doğru ayırt edilmesi, direnç değerinin hatasız belirlenmesi için çok önemlidir.

Renk Kodlarının Okunmasında Dikkat Edilmesi Gerekenler

Karanlık ve Koyu Renklerin Zorlukları

Bazı renkler özellikle koyu tonlarda olabildiği için, renkleri ayırt etmek zorlaşabilir. Mor ve kahverengi renkleri, özellikle düşük ışık koşullarında veya renk tonlarındaki benzerlikler nedeniyle karışıklığa neden olabilir. Bu gibi durumlarda ölçüm cihazları kullanmak en doğru sonucu sağlar.

Renklerin Hızlı ve Doğru Okunması

Dirençlerin renk kodlarını doğru okumak için:

• Renkleri dikkatli inceleyin.

• Farklı ışık koşullarında renkleri karşılaştırın.

• Renk kodu hesaplama araçları veya dijital ölçüm cihazları kullanın.

Renk Kodları ile Direnç Hesaplama

Direnç değerlerini hesaplamanın en kolay yolu, renk kodlarını kullanarak otomatik hesaplama araçları veya manuel hesaplama yöntemleridir. Bu sayede, direnç üzerindeki renk bantlarını belirleyerek, doğrudan direnç değerini öğrenebilirsiniz.

Örnek Hesaplama

Diyelim ki, renk bantları Kırmızı (2), Kırmızı (2), Sarı (10^4), Altın (%5). Bu durumda:

• Sayısal değer: 22

• Çarpan: 10^4 (Sarı)

• Hesaplama: 22 x 10^4 = 220.000 ohm veya 220 kΩ

Bu şekilde, renkleri doğru okumak ve hesaplama yapmak, devre tasarımında hata payını azaltır.

Sonuç: Renk Kodlarının Önemi ve Uygulama İpuçları

Direnç renk kodlarını doğru okumak, elektronik devre tasarımında hayati önem taşır. Özellikle karmaşık devrelerde veya yüksek hassasiyet gerektiren uygulamalarda, doğru direnç değeri seçimi devrenin performansını doğrudan etkiler.

İşte başarılı bir renk kodu okuma için ipuçları:

• Renkleri dikkatlice ayırt etmek için iyi aydınlatma sağlayın.

• Koyu renklerde karışıklık olmaması için, renkleri birkaç kez kontrol edin.

• Gerekirse dijital ölçüm cihazlarıyla doğrulama yapın.

• Renk kodlarını ve hesaplama yöntemlerini düzenli olarak öğrenin ve pratik yapın.

Elektronik projelerinizde, dirençlerin renk kodlarına hakim olmak, hem zamandan tasarruf sağlar hem de devrelerinizin güvenilirliğini artırır. 1.5k direnç gibi belirli değerleri doğru şekilde seçmek, devrelerinizi optimize etme ve sorunları önceden tespit etme açısından büyük avantaj sağlar.

Elektronik dünyasında başarı, detaylara dikkat etmekle başlar. Renk kodlarını öğrenerek ve doğru kullanarak, daha güvenilir ve verimli devreler tasarlayabilirsiniz.
