Elektronik Dirençlerde 1.5K Renk Kodları ve Doğru Okuma Yöntemleri

1.5K Direnç Renkleri ve Elektronikteki Önemi

Elektronik devrelerde dirençler, akımın kontrolü ve voltajın düzenlenmesi açısından temel bileşenlerdir. Bu dirençlerin değerlerini belirlemek ise, genellikle renk kodları kullanılarak yapılır. Özellikle 1.5 kilo ohm (kΩ) değerindeki dirençler, pek çok elektronik uygulamasında sıkça karşımıza çıkar ve renk kodlarının doğru okunması, devre tasarımında büyük önem taşır. Bu makalede, 1.5K direnç renkleri, renk kodlarının nasıl okunacağı ve dirençlerin kullanım alanlarına dair detaylı bilgiler bulacaksınız.

Direnç Renk Kodları Nedir ve Nasıl Okunur?

Dirençler üzerindeki renk bantları, direnç değerlerini ve toleranslarını gösterir. Bu renkler, belirli bir standart diziye göre belirlenmiş olup, her bir renk belirli bir sayısal değeri temsil eder. Renk kodlarını doğru okumak, devrelerde karışıklıkları önler ve doğru bileşeni kullanmanızı sağlar.

Ayrıca Bakınız

Elektronik Projelerde Direnç Kayıt Fiyatları ve Uygun Çözüm Seçenekleri

Direnç fiyatları, çeşitleri ve satın alma ipuçlarıyla elektronik projelerinizde maliyetleri optimize edin. Kalite ve uygun fiyat dengesini sağlayarak güvenilir devreler tasarlayın.

Xiaomi Redmi Note 10 Pro Anakart Dirençleri ve Onarım Süreçleri Hakkında Kapsamlı Bilgi

Redmi Note 10 Pro'nun anakartındaki dirençlerin önemi, doğru direnç değeri seçimleri ve onarım süreçleri detaylı şekilde anlatılıyor. Performans ve dayanıklılığı artırmak için bilinçli müdahaleler önemli.

Elektronik Projeleriniz İçin Uygun Direnç Seçenekleri ve Piyasa Gelişmeleri

Direnç fiyatları ve çeşitleri hakkında detaylı bilgi alarak, uygun ve kaliteli ürünleri nasıl bulabileceğinizi öğrenin. Elektronik projelerinizde en iyi dirençleri seçmek için ipuçları burada.

Elektronik Cihazlarda Direnç Kaydı Nedir ve Nasıl Yapılır Yasal ve Güvenli Yöntemler

Direnç kaydı, IMEI kaydı ve değiştirme işlemlerinin yasal ve teknik yönleri, güvenlik ve kullanım ipuçlarıyla anlatılıyor.

Elektronik Devrelerde Direnç Kavramı ve Temel Prensipleri Anlama Rehberi

Direnç, elektrik devrelerinde akımın geçişine karşı gösterilen zorluktur. Ohm cinsinden ölçülen direnç, devre güvenliği ve doğru çalışması için temel bir unsurdur. Bu rehberde direnç kavramı, kullanım alanları ve hesaplama yöntemleri anlatılır.

Elektronik Devrelerde Direnç Nedir ve İşlevleri Nelerdir

Elektronik devrelerde dirençler akım kontrolü ve devre güvenliği sağlar. Ohm Kanunu ve çeşitli direnç türleri ile devre tasarımında kritik rol oynar. Bu yazıda dirençlerin anlamı ve uygulamaları detaylandırılmıştır.

Elektronik Dirençler ve Fiyatları: Türleri, Özellikleri ve Seçim Rehberi

Elektronik devrelerde dirençlerin önemi, çeşitleri ve fiyat faktörleri hakkında detaylı bilgiler içeren rehberimizle doğru direnç seçimini öğrenin.

Redmi Note 11 Serisinde Dirençler ve Onarım Süreçleri Hakkında Detaylı Bilgi

Redmi Note 11 serisinde dirençlerin önemi, değerleri ve onarım sürecinde dikkat edilmesi gerekenler hakkında kapsamlı bilgiler içerir.

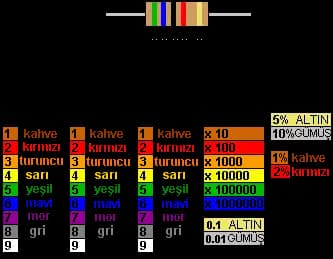

Renk Kodlarının Temel Prensipleri

• İlk iki veya üç bant, direnç değerini belirler.

• Çarpan bant, değeri uygun bir çarpanla çarparak gerçek direnç değerini ortaya çıkarır.

• Tolerans bantları ise direnç değerinin kesin sınırlarını gösterir, genellikle %1, %5 veya %10 toleranslar mevcuttur.

• Sıcaklık katsayısı (6 bantlı dirençlerde) ise direnç değerinin sıcaklığa bağlı değişim oranını gösterir.

Neden bu kadar popüler oldukları hala bir sır olan 10 ürün

devamını oku

1.5K Direnç Renkleri ve Anlamları

Örneğin, 1.5K dirençdeki renk bantleri şu şekilde olabilir: kahverengi, yeşil, kırmızı ve altın. Bu renklerin anlamları şu şekildedir:

• Kahverengi: 1

• Yeşil: 5

• Kırmızı: Çarpan olarak 100 (10²)

• Altın: Tolerans %5

Bu durumda, renk kodlarını şu şekilde okuyabiliriz:

$$ (1, 5) imes 10^2 = 15 imes 100 = 1500 , \Omega \quad \text{veya} \quad 1.5 , \text{k\Omega} $$

Yani, bu direnç 1.5 kilo ohm değerindedir ve %5 tolerans sınırında çalışır.

Direnç Renk Kodlarını Okuma Adımları

Direnç üzerinde renk bantlarını doğru şekilde okumak, her zaman dikkat ve bilgi gerektirir. İşte temel adımlar:

1. Bant Sayısını Belirle

• 3, 4, 5 veya 6 bantlı dirençler olabilir.

• En yaygın olanı 4 bantlı dirençler olup, ilk iki bant değer, üçüncü bant çarpan ve dördüncü bant tolerans gösterir.

2. Renkleri Sırayla Okuyun

• İlk iki veya üç rengin anlamını belirleyin.

• Çarpan ve tolerans bantlarını doğru şekilde tanımlayın.

3. Hesaplama Yapın

• Renkleri sayısal değere çevirin.

• Çarpan ile çarparak gerçek direnç değerini bulun.

• Tolerans bandına göre, direnç değerinin ± oranını belirleyin.

Dirençlerin Kullanım Alanları ve Önemi

Dirençler, elektronik devrelerin güç kaynağı, sensörler, ölçüm ve kontrol sistemleri gibi birçok alanda kritik rol oynar. Özellikle 1.5K dirençler, şu uygulamalarda sıkça kullanılır:

• Ses ve sinyal devreleri: Güç ve sinyal seviyelerini ayarlama

• Sensör devreleri: Gerilim bölücülerde

• Led devreleri: Akımı sınırlandırma

• Analog ve dijital devreler: Kararlılık ve hassasiyet sağlama

Bu dirençlerin doğru seçimi, devrenin güvenliği ve performansı açısından elzemdir. Yanlış direnç kullanımı, devre arızalarına veya düşük performansa yol açabilir.

Sonuç ve Öneriler

Elektronik devrelerde dirençlerin renk kodlarını doğru anlamak, hem yeni başlayanlar hem de deneyimli mühendisler için büyük önem taşır. 1.5K dirençler gibi belirli değerleri anlamak ve doğru okumak, devre tasarımını kolaylaştırır ve hataları minimize eder.

Tavsiyeler:

• Renkleri dikkatlice inceleyin ve uygun araçlar kullanın (renk skalası veya hesaplama araçları).

• Dirençlerin toleransını ve sıcaklık katsayısını göz önünde bulundurun.

• Devreyi kurmadan önce, direnç değerlerini tekrar kontrol edin.

• Renk kodlarını öğrenirken, farklı bant sayısındaki dirençlerin yapısına da aşina olun.

Elektronik teknolojilerinde gelişen ve karmaşıklaşan devrelerde, temel direnç bilgisi ve renk kodlarının doğru okunması, her zaman başarıya ulaşmanın anahtarıdır. Bu bilgiyle, hem devre tasarımda hem de arıza tespiti sırasında daha güvenli ve doğru adımlar atabilirsiniz.

Elektronik dünyasında temel bileşenleri ve renk kodlarını iyi anlamak, her seviyedeki kullanıcı için vazgeçilmezdir. Güncel ve doğru bilgilerle donanmış olarak, elektronik projelerinizde daha başarılı sonuçlar elde edeceksiniz.
