Seri Devreler: Elektronik Dünyasının Temel Taşı
Benzer ürünleri özellik, fiyat ve kullanıcı yorumlarına göre karşılaştırın, doğru seçimi yapın.
Elektronik ve elektrik alanında kullanılan devrelerin temel yapı taşlarından biri olan seri devreler hem teorik hem de pratik açıdan büyük öneme sahiptir. Bu yazıda seri devrelerin ne olduğunu nasıl çalıştığını ve uygulama alanlarını detaylı bir şekilde inceleyeceğiz. Ayrıca seri devrelerin diğer devre türleriyle karşılaştırmalı özelliklerine de değineceğiz.
Seri Devre Nedir?
Seri devre elektrik devre elemanlarının aynı hat üzerinde ardışık şekilde bağlandığı devre türüdür. Bu bağlanış şekli devredeki akımın tek bir yol üzerinden akmasını sağlar. Yani devrenin herhangi bir noktasında oluşan bir kopma veya arıza tüm devrenin devre dışı kalmasına neden olur. Bu özelliğiyle seri devreler hem avantaj hem de dezavantaj barındırır.
Ayrıca Bakınız
Seri Devrelerin Temel Özellikleri
Akım Tek Yol Üzerinden Geçer: Devredeki bütün elemanlar aynı akımı paylaşır.
Gerilim Dağılımı: Toplam gerilim devre elemanları arasında paylaştırılır.
Seri Bağlantı Elemanları: Dirençler lambalar motorlar ve sigortalar gibi birçok elektronik bileşen seri devreye bağlanabilir.
Kopma Durumunda Devre Kesilir: Bir elemanda arıza veya kopma olması tüm devrenin çalışmasını durdurur.
Seri Devrelerin Çalışma Prensipleri ve Uygulamaları
Temel Çalışma Mekanizması
Seri devrelerde akım sabittir. Bu nedenle devredeki her bir elemanın üzerinden geçen akım aynıdır. Eğer direnç veya başka bir bileşenin değeri değiştirilirse bu durum devre üzerindeki toplam direnç ve gerilim dağılımını doğrudan etkiler. Örneğin bir direnç azaltılırsa toplam direnç düşer ve akım artar.
Uygulama Alanları
Işık Seri Devreleri: Birden fazla lambanın seri bağlandığı devrelerde lambalardan biri söküldüğünde tüm lambalar söner.
Elektronik Güç Kaynakları: Birçok elektronik cihazda gerilim bölme ve akım kontrolü amacıyla seri bağlantılar kullanılır.
Elektrik Güç Dağıtımında: Bazı yüksek voltajlı sistemlerde devre elemanlarının seri bağlanması güvenlik ve kontrol için tercih edilir.
Avantajları
Basit tasarım ve uygulama kolaylığı.
Gerilim bölme özelliği sayesinde belirli bileşenlere uygun gerilim sağlama imkanı.
Dezavantajları
Bir elemandaki arıza tüm sistemi durdurur.
Akımın değişimi diğer bileşenlerin çalışma durumunu etkiler.
Esneklik sınırlıdır, büyütme veya değişiklikler karmaşık hale gelir.

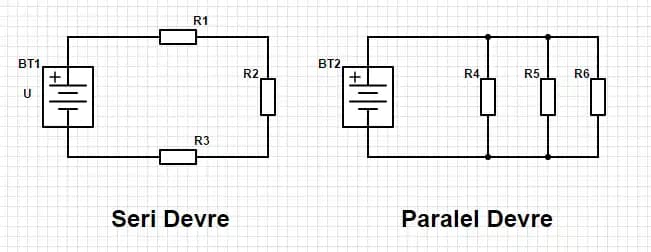

Seri ve Paralel Devreler Arasındaki Farklar
Seri devreler paralel devrelerle sıkça karşılaştırılır. İşte temel farklar:
| Özellik | Seri Devre | Paralel Devre |
| Bağlantı Şekli | Uç uca bağlanmış | Yan yana bağlanmış |
| Akım | Tek yol üzerinden akar | Her bir eleman kendi yoluna sahiptir |
| Gerilim | Gerilim, elemanlar arasında bölünür | Gerilim, tüm elemanlara aynıdır |
| Arıza Durumu | Bir eleman arıza yaparsa devre kopar | Bir eleman arıza yaparsa diğerleri çalışmaya devam eder |
Seri Devrelerin Günlük Hayattaki Yeri
Elektronik ve elektrik sistemleri günlük yaşamın birçok alanında seri devreler kullanır. Örneğin:
Aydınlatma Sistemleri: Birden fazla lambanın seri bağlı olduğu sistemlerde lambalardan biri sökülürse tüm sistem devre dışı kalır.
Elektronik Devreler: Dirençler ve diğer bileşenler arasındaki gerilim ve akım dağılımını kontrol etmek için seri bağlantılar tercih edilir.
Güç Dağıtım Sistemleri: Yüksek voltajlı güç iletim hatlarında belirli devre elemanları seri bağlanarak güvenlik ve dengeleme sağlanabilir.
Sonuç
Seri devreler elektronik ve elektrik mühendisliğinde temel bir konsept olmanın ötesinde pratik uygulamalarda da geniş bir kullanım alanı bulur. Bu devrelerin avantajları ve dezavantajları dikkate alınarak uygun uygulama alanlarında kullanılması sistemlerin güvenliği ve verimliliği açısından büyük önem taşır. Ayrıca seri ve paralel devreler arasındaki farkları iyi anlamak doğru devre tasarımı ve sorun giderme süreçlerinde büyük kolaylık sağlar.
Seri devrelerin doğru ve etkili kullanımıyla elektrik ve elektronik projelerinizde güvenli ve verimli sonuçlar elde edebilirsiniz. Elektrik ve elektronik alanında ilerlemek isteyenler için temel devrelerin bu yapısını iyi kavramak daha gelişmiş tasarım ve uygulamalar için önemli bir adım olacaktır.
