Elektronik Devrelerde Eşdeğer Direnç Kavramı ve Hesaplama Yöntemleri

Eşdeğer Direnç Nedir? Elektronik Devrelerde Temel Bir Kavram

Elektronik devrelerin temel taşlarından biri olan dirençler, akımın kontrol edilmesi ve devrelerin çalışma prensiplerinin anlaşılması açısından büyük önem taşır. Bu bağlamda, eşdeğer direnç kavramı, devre analizi ve tasarımında sıkça karşımıza çıkan ve oldukça kullanışlı bir kavramdır. Peki, eşdeğer direnç nedir ve neden bu kadar önemlidir? İşte, detaylı ve kapsamlı bir şekilde bu soruların yanıtlarını ve konuyla ilgili temel bilgileri sizin için derledik.

Eşdeğer Direnç Nedir?

Eşdeğer direnç, birden fazla direnç içeren karmaşık bir devrenin yerine geçebilecek tek bir dirençtir. Bu sayede, devre analizi ve hesaplamaları çok daha kolay hale gelir. Bir devreyi anlamak ve tasarlamak için, devredeki dirençlerin toplam etkisini tek bir dirençle temsil etmek büyük avantaj sağlar.

Özetle, birden fazla dirençten oluşan devreleri tek bir dirençle temsil etme yöntemine eşdeğer direnç denir. Bu kavram, devre analizinde zaman ve hesaplama açısından büyük kolaylık sağlar.

Ayrıca Bakınız

Msy Elektronik Ahv-02 Kablosuz El Süpürgesi: Güçlü ve Çok Yönlü Temizlik Çözümü

Msy Elektronik Ahv-02 kablosuz el süpürgesi, yüksek güç, çok yönlülük ve kullanıcı dostu özellikleriyle ev ve araç temizliğinde yeni standartlar belirliyor, pratik ve hijyenik çözümler sağlıyor.

Sakashi TWE-7 Cımbız: Çok Yönlü ve Hassas Kullanım İçin Dayanıklı Profesyonel Alet

Sakashi TWE-7 cımbız, dayanıklı çelik yapısı ve ergonomik tasarımıyla tekstil, elektronik ve kozmetik alanlarında hassas tutma sağlar, kullanıcıların işini kolaylaştırır.

Rose Mini Scart Uydu Alıcısı: Kullanıcı Dostu ve Çok Fonksiyonlu Uydu Çözümü

Rose Mini Scart Uydu Alıcısı, yüksek görüntü kalitesi ve kolay kullanım özellikleriyle öne çıkan kompakt bir cihazdır. 4000 kanal hafızası ve gelişmiş uydu uyumu sayesinde geniş içerik seçenekleri sunar.

Rose DR-5040 Mini Scart Uydu Alıcısı: Yüksek Kanal Kapasitesi ve Kullanıcı Dostu Tasarım

Rose DR-5040 mini Scart uydu alıcısı, 4.000 kanal kapasitesi ve kolay kullanımıyla temel uydu yayınlarına uygun, kompakt ve şık tasarımıyla öne çıkan bir cihazdır.

Hknys Hazır Uydu Anten ve TV Kablosu: Yüksek Performans ve Güvenilir Bağlantı Çözümü

Hknys markasıyla sunulan bu hazır uydu anten ve TV kablosu, yüksek kaliteli malzeme ve dayanıklı yapısıyla üstün performans sağlar, kolay montaj ve güvenilir bağlantı sunar.

Electromaster Scart Uydu Alıcısı: Yüksek Performans ve Gelişmiş Özelliklerle Donatılmış Teknoloji Ürünü

Electromaster tarafından tasarlanan bu Scart uydu alıcısı, yüksek kalite, geniş kanal hafızası ve kolay kullanım özellikleriyle öne çıkar. HD yayınlar ve çoklu uydu uyumluluğu sunar.

Ayfekam 50 Adet Beyaz Bnc Konnektörleri Güvenlik Kamerası Bağlantı Elemanları

Ayfekam 50 adet beyaz Bnc konnektörleri, pratik montaj ve yüksek kalite ile güvenlik kamerası bağlantılarında tercih edilir, uzun ömür ve güvenilirlik sağlar.

Ata Elektronik F Konnektör Çanak Anten Uydu Kablosu Soketi Ucu Uç Jakı Detaylı İnceleme

Ata Elektronik'in F konnektörleri, dayanıklı, kolay montajlı ve yüksek sinyal kalitesi sunan uydu bağlantı çözümleridir. Ev ve ticari kullanıma uygun, çoklu paket avantajı sağlar.

Eşdeğer Direncin Bağlantı Türleri

Dirençler, devrelerde çeşitli şekillerde bağlanabilir. En yaygın iki bağlantı şekli vardır:

Neden bu kadar popüler oldukları hala bir sır olan 10 ürün

devamını oku

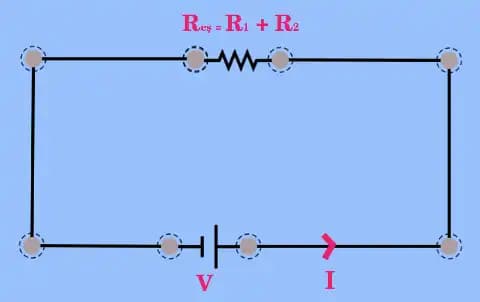

Seri Bağlantı

• Dirençler ardışık şekilde bağlanır.

• Aynı akım tüm dirençlerden geçer.

• Toplam direnç, dirençlerin toplamına eşittir:

  R_{eş} = R_1 + R_2 + R_3 +

• Potansiyel fark, dirençler arasında paylaşılarak dağıtılır.

Paralel Bağlantı

• Dirençler, aynı potansiyel farkına sahip iki veya daha fazla kol şeklinde bağlanır.

• Akım, dirençler arasında dağılır.

• Eşdeğer direnç, paralel bağlı dirençlerin toplam tersi alınarak hesaplanır:

  1/R_{eş} = 1/R_1 + 1/R_2 + 1/R_3 +

• Örneğin, üç paralel direnç için:

  R_{eş} = R_1 R_2 R_3 / (R_1 R_2 + R_2 R_3 + R_3 R_1)

Karma Bağlantılar

• Seri ve paralel bağlantıların karışımı devrelerde, eşdeğer direnç hesaplaması birkaç adımda yapılır.

• Bu durumda, önce paralel veya seri alt devreler bulunur, ardından toplam direnç hesaplanır.

Eşdeğer Direnç Hesaplama Yöntemleri

Eşdeğer direnç hesaplamada, temel olarak iki yöntem kullanılır:

Seri Bağlantı

• Dirençler ardışık bağlandığında, toplam direnç, dirençlerin toplamına eşittir:

  R_{eş} = R_1 + R_2 +

Paralel Bağlantı

• Dirençler paralel bağlandığında, eşdeğer direnç şu formüllerle bulunur:

  R_{eş} = (1/R_1 + 1/R_2 +

• Örneğin, üç paralel direnç için:

  R_{eş} = R_1 R_2 R_3 / (R_1 R_2 + R_2 R_3 + R_3 R_1)

Eşdeğer Direncin Elektriksel Özellikleri

Eşdeğer direnç, devreyi tek bir direnç gibi temsil ettiğinden, aşağıdaki özellikleri taşır:

• Akım ve gerilim ilişkisi: Eşdeğer direnç üzerinden geçen akım, devredeki toplam akıma eşittir.

• Potansiyel fark dağılımı: Seri bağlı dirençlerde potansiyel fark toplamı, paralel bağlı dirençlerde ise potansiyel fark sabittir.

Eşdeğer Direncin Kullanım Alanları

Eşdeğer direnç kavramı, özellikle karmaşık devreleri analiz etmede büyük kolaylık sağlar. Bazı uygulama alanları şunlardır:

• Devre analizi ve tasarımı: Karmaşık devreleri basitleştirmek.

• Elektronik devrelerin simülasyonu: Gelişmiş yazılımlar, devreleri eşdeğer dirençlerle temsil eder.

• Enerji tasarrufu ve optimizasyon: Devrelerdeki güç tüketimini analiz etmek.

Sonuç

Elektronik devrelerde eşdeğer direnç, karmaşık yapıdaki dirençlerin toplam etkisini tek bir dirençle temsil ederek, hem teorik analizleri kolaylaştırır hem de pratik uygulamalarda zaman kazandırır. Seri ve paralel bağlantıların doğru kullanımıyla, devrelerin davranışlarını daha iyi anlayabilir ve verimli tasarımlar gerçekleştirebilirsiniz.

Elektronik devrelerdeki bu temel kavramı iyi kavramak, ileri seviyedeki devre analizleri ve tasarımlar için vazgeçilmezdir. Her ne kadar başlangıçta karmaşık görünse de, pratik ve düzenli hesaplamalarla eşdeğer direnç kavramı, devre çözümlerinde en güçlü araçlardan biri haline gelir.

Elektronik dünyasında temel taşlardan biri olan eşdeğer direnç, devrelerin daha iyi anlaşılması ve optimize edilmesi için vazgeçilmez bir kavramdır. Bu bilgileri kullanarak, karmaşık devreleri daha kolay çözüp, tasarımlarınızı daha etkin hale getirebilirsiniz.
