Seri Bağlı Devreler: Elektronik Dünyasında Temel Bir Kavram
Elektronik devrelerin temel taşlarından biri olan seri bağlı devreler, hem teorik hem de uygulamalı alanlarda oldukça önemli bir yere sahiptir. Bu yazıda, seri bağlı devrelerin temel özellikleri, çalışma prensipleri ve farklı bağlantı türleri ile ilgili detaylı bilgiler sunarak, konunun derinliklerine inmeyi amaçlıyoruz.
Seri Bağlı Devre Nedir?
Ayrıca Bakınız
Tanım ve Temel Özellikler
Seri bağlı devre, devre elemanlarının uç uca bağlanmasıyla oluşan bir devre yapısıdır. Bu bağlantı şekli, devre üzerindeki akımın tek bir yol boyunca devam etmesini sağlar. Yani, devrede akan akım aynı kalır ve devredeki her eleman üzerinden geçen akım eşittir.
Örneğin, iki direnç seri bağlıysa, toplam akım her iki dirençten de aynıdır ve devre boyunca değişmez. Bu yapı, devredeki toplam direnç ve gerilim dağılımını anlamada temel oluşturur.
Seri Bağlantının Özellikleri
Akım Sabitliği: Devredeki tüm elemanlar üzerinden geçen akım aynıdır.
Gerilim Bölünmesi: Toplam gerilim, devre elemanları arasında bölünür.
Devrenin Kapanmaması: Bir eleman devreden çıkarılırsa, devre tamamlanmadığı için akım durur ve diğer elemanlar da etkilenir.

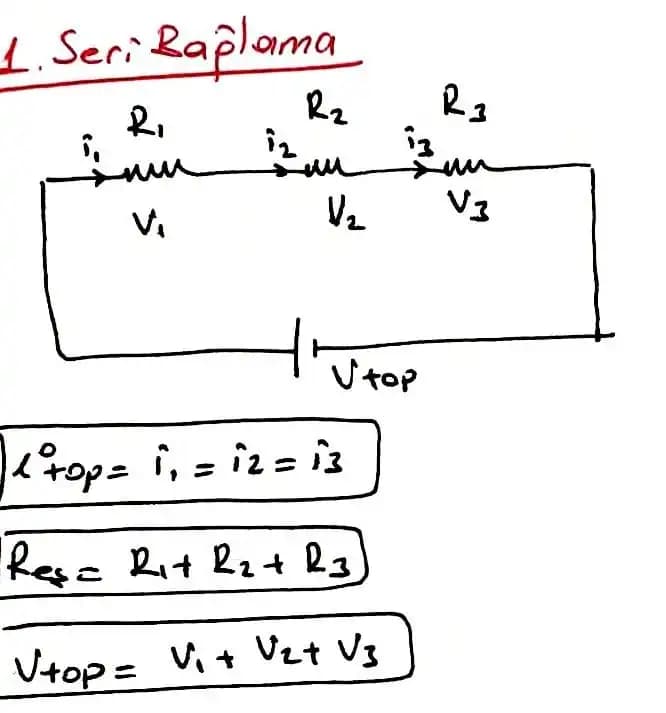

Toplam Direncin Hesaplanması: Dirençler seri bağlıysa, toplam direnç, bireysel dirençlerin toplamına eşittir:
[ R_{toplam} = R_1 + R_2 + R_3 + \dots + R_n ]
Bu özellikler, seri devrelerin tasarımı ve analizi açısından büyük önem taşır.
Seri Bağlı Devrelerin Çalışma Prensipleri
Akım ve Gerilim Dağılımı
Seri devrelerde, toplam gerilim devre elemanları arasında bölünür. Bu bölünme, Ohm Kanunu ve Klasik Elektrik Teorisi temel alınarak hesaplanır. Eğer devrede dirençler veya diğer pasif elemanlar varsa, her bir elemanın üzerinden geçen gerilim şu şekilde hesaplanabilir:
[ V_i = I \times R_i ]
Burada, (V_i) eleman üzerindeki gerilim, (I) devreden geçen akım ve (R_i) ise o elemanın direncidir.
Akımın Devredeki Sürekliliği
Seri devrelerde, akım devre boyunca değişmeden devam eder. Bir başka deyişle, devredeki akım her noktada aynıdır. Bu durum, özellikle devre elemanlarının seri bağlı olduğu durumlarda, akım hesaplarını oldukça basitleştirir.
Toplam Gerilimin Dağılımı
Toplam gerilim, devre elemanları üzerinde bölünür ve toplamı, güç kaynağının sağladığı toplam gerilime eşittir. Bu nedenle, devre tasarımında toplam gerilimin ve dirençlerin bilinmesi, devredeki gerilim dağılımını doğru şekilde hesaplamayı sağlar.
Seri Bağlı Devrelerin Avantajları ve Dezavantajları
Avantajlar
Basitlik: Bağlantı ve hesaplama açısından oldukça kolaydır.
Gerilim Dağılımı Kontrolü: Gerilimin nasıl dağıldığını görmek ve ayarlamak mümkündür.
İki veya Daha Fazla Elemanın Birlikte Çalışması: Özellikle direnç veya lambalar gibi pasif elemanların birlikte kullanımı için idealdir.
Dezavantajlar
Bir Eleman Arızalanırsa Tüm Devre Durur: Seri bağlı devrelerde herhangi bir elemanın arızalanması, devredeki akımı keser.
Akımın Kontrolü Zordur: Devredeki akımı değiştirmek veya kontrol etmek daha zordur.
Enerji Dağılımı: Gerilim, her eleman arasında bölündüğü için toplam gerilim yüksekse, her bir elemanın direnç değeri düşük olmalı olur.
Uygulama Örnekleri
Seri Bağlı Ampuller
Birden fazla ampul seri bağlıysa, bir ampulün devreden çıkarılması tüm ampullerin yanmasını engeller. Ayrıca, ampullerin parlaklığı, devredeki toplam enerji ve dirence göre değişir.
Dirençli Devreler
Elektronik devrelerde dirençlerin seri bağlanması, toplam direnç ve akım hesaplarını kolaylaştırır. Bu sayede, devre tasarımında istenilen akım ve gerilim değerleri elde edilebilir.
Sonuç
Seri bağlı devreler, elektrik ve elektronik alanlarının temel taşlarından biri olup, hem teorik hem de pratik uygulamalarda sıkça karşılaşılan bir bağlantı şeklidir. Akımın devre boyunca sabit kalması ve gerilimin bölünmesi özellikleri, bu devrelerin tasarım ve analizinde kolaylık sağlar. Ancak, bir elemanın arızalanması tüm devreyi etkilediği için dikkatli kullanılması gerekir.
Elektronik projelerde, özellikle basit devre tasarımlarında, seri bağlantıların avantajlarından yararlanmak, devrelerin daha verimli ve kontrollü olmasını sağlar. Gelişen teknolojilerle birlikte, seri devrelerin yanı sıra paralel bağlantılar da önemli hale gelir; ancak seri devrelerin temel prensipleri, elektronik öğrenmenin ilk aşamalarında vazgeçilmezdir.
Unutmayın: Elektronik devrelerde doğru bağlantı ve hesaplama, hem güvenlik hem de performans açısından büyük önem taşır. Seri bağlı devreleri anlamak, elektronik dünyasında ilerlemek için ilk ve en temel aşamalardan biridir.
